制冷机组油冷却常见的4种方式，哪个更好？

发布：2025-10-30  阅读：40

（一）水冷油冷却器

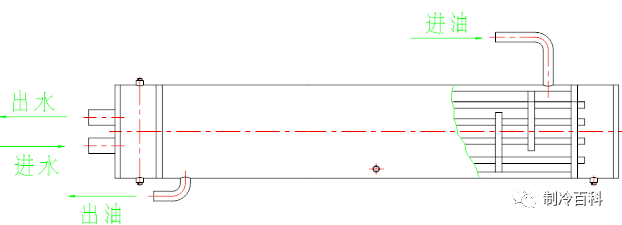

水冷油冷却器作为制冷及工业领域中常用的油冷却设备，采用卧式壳管式结构。这种设计使得设备整体布局紧凑，便于安装与维护。在内部构造上，油在管外空间流动，而水则在管内循环。

管束两端牢固地固定在管板上，管板不仅起到支撑管束的作用，还能有效防止油水混合，保证冷却过程的稳定性。筒体内设置的折流板堪称关键部件，改变了油的流动方向，使油在筒体内呈曲折路径流动，大大增加了油与管束的接触时间和接触面积，从而显著改善了油和冷却水之间的热交换效率。

在实际运行中，对冷却水进水温度有着严格要求，必须小于 32℃，这是为了确保冷却水具备足够的吸热能力。同时，机组油温需精确控制在 40～65℃范围内，过高或过低的油温都会影响设备的正常运行和性能。

例如，油温过高可能导致油的黏度下降，润滑性能变差，加速设备磨损；油温过低则可能使油的流动性变差，影响设备的启动和运行效率。

（二）热虹吸油冷却器

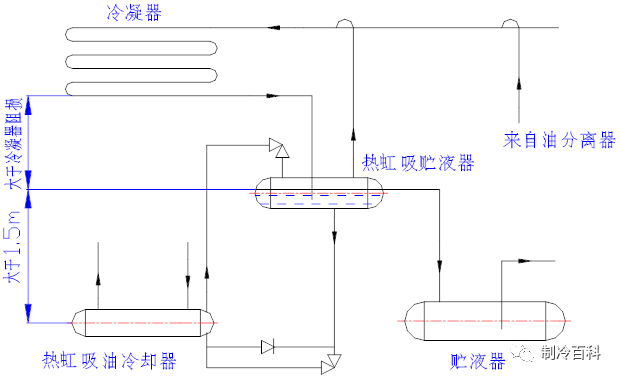

热虹吸油冷却器在结构上与水冷油冷却器有相似之处，同样采用卧式壳管式设计。油在管外流动，而制冷剂在管内。其独特之处在于利用热虹吸原理实现制冷剂的自然循环。当制冷剂在管内吸收油的热量而蒸发时，由于蒸发后的制冷剂密度减小，与管外未蒸发的制冷剂形成密度差，从而产生自然循环动力，使制冷剂不断在系统内流动，持续吸收油的热量，达到冷却油的目的。

经过热虹吸油冷却器冷却后的油温度，一般比冷凝温度高 10～20℃。这种温度关系是热虹吸油冷却器在设计和工作过程中的一个重要特性，它反映了冷却效果与系统整体运行状态的关联。

（三）喷液冷却

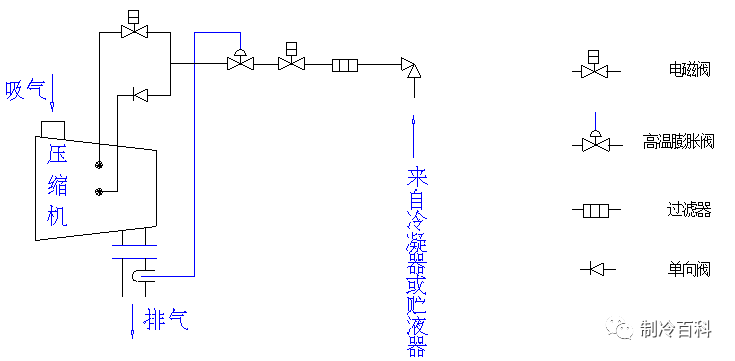

在带喷液冷却的机组中，喷液冷却系统发挥着独特的冷却作用。从冷凝器或贮液器引出的高压制冷剂液体，首先经过过滤器，过滤器的作用是去除制冷剂液体中的杂质和颗粒，防止这些杂质进入后续设备造成堵塞或损坏。

接着，制冷剂液体通过节流阀或高温膨胀阀，节流阀或高温膨胀阀能够精确控制制冷剂液体的流量和压力，使其以合适的状态喷入压缩机某中间孔口。当高压制冷剂液体喷入压缩机后，会迅速吸收压缩过程中产生的热量，从而有效降低油温。这种冷却方式具有响应速度快、冷却效果明显的特点。

它能够及时带走压缩机内部的热量，防止压缩机因过热而损坏，提高压缩机的运行效率和可靠性。同时，喷液冷却还可以根据压缩机的运行工况和负荷变化，灵活调整制冷剂的喷入量，实现精准的冷却控制。

（四）空气冷却

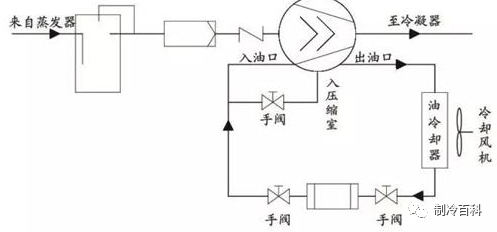

空气冷却系统是一种间接式冷却方式，它通过环境大气来冷却油冷却器中的油。在这种系统中，油冷却器通常设计为具有较大的散热表面积，以增加与空气的接触面积，提高热交换效率。

环境空气在风机的作用下，以一定的流速流过油冷却器的散热表面，带走油所散发的热量。空气冷却系统的优点在于结构相对简单，不需要额外的冷却介质（如水或制冷剂），降低了系统的复杂性和运行成本。

同时，它对环境条件的适应性较强，可以在不同的地理和气候环境下使用。然而，空气冷却系统也受到环境温度的限制。当环境温度过高时，空气的吸热能力下降，会导致冷却效果变差，油温难以有效降低。
